IDEA-GW 앵커공법
특허 제 10-0880690호 · 한국철도시설공단 신기술 제 2009-0024
앵커력 도입 시 앵커체에 부착된 지압쐐기가 지중에 압입되어 내하체의 직경이 확대되는 효과를 유도함으로써 마찰력과 지압력을 동시에 이용할 수 있어 앵커가 인발되는 현상을 방지한 압축형 앵커

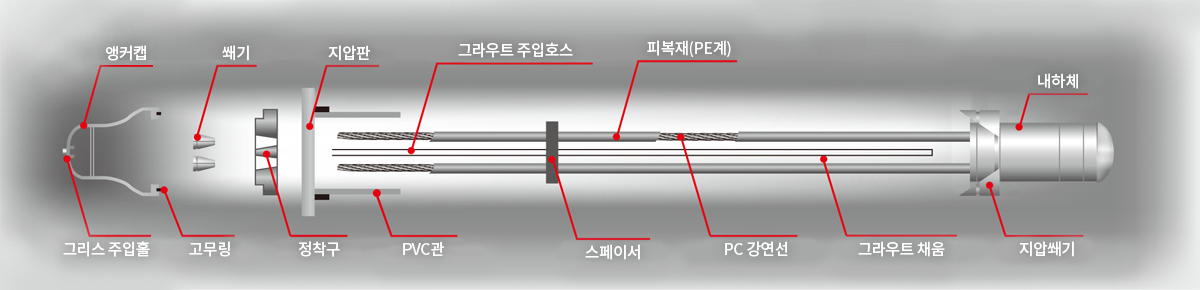

내하체 구성

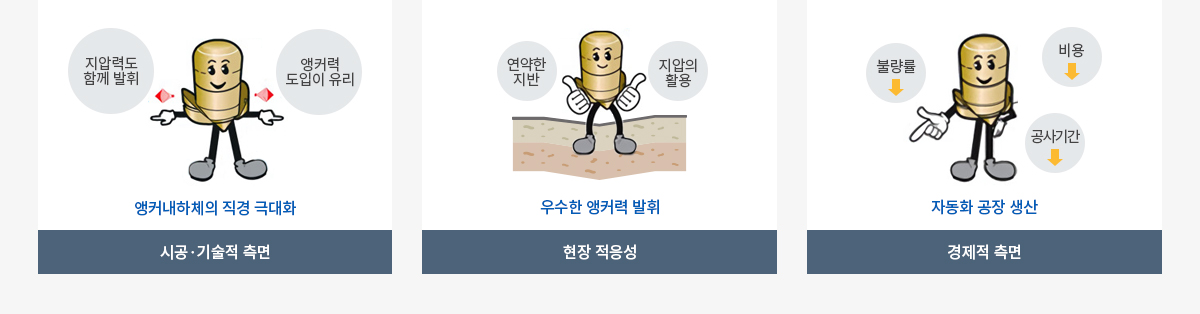

공법의 우수성
IDEA-GW 앵커공법은 복합방식의 압축형 앵커로서 다음과 같은 장점을 가지고 있는 구조적, 역학적으로 우수할 뿐만아니라 경제성과 현장적응성 측면에서도 매우 우수하다고 볼 수 있습니다.

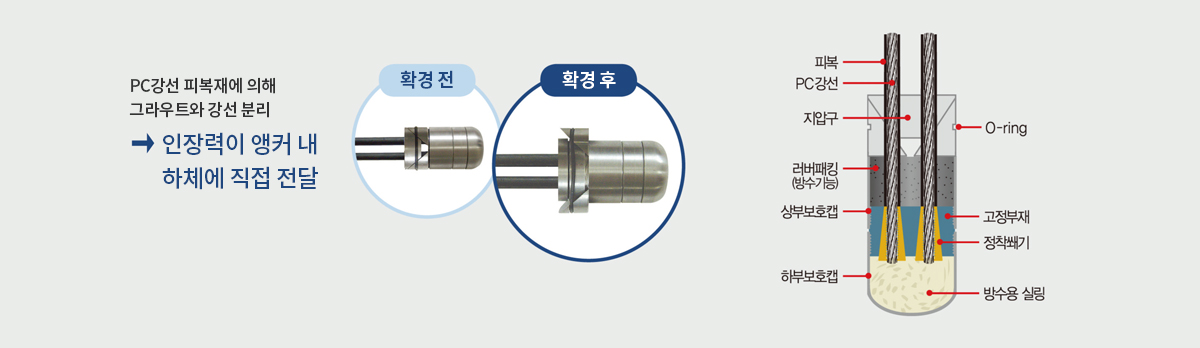

유지관리적 측면
- 앵커의 정착제는 3중의 방수처리 및 부속재료를 전기아연도금 → 방수 및 방식기능이 탁월하여 내구성이 높음
- 정착제의 쐐기정착은 고압기를 이용하여 정착 및 조립 → 이동이나 시공과정 중에 강선이 이탈되는 경우가 없음
- 정착구 부분에 각도조정구를 사용하여 앵커의 시공각도 조절을 위한 콘크리트 타설 불필요 → 공기 지연, 콘크리트 깨짐현상, 시공의 번거로움 등의 불리함을 제거
- 나사산이 있는 정착구를 사용하여 필요시 재긴장 가능 → 재긴장 가능하여 유지관리가 가능한 구조
- 보호캡 내부는 그리스로 충진 → 내부의 쐐기, 강선, 정착구 자체가 방수 및 방식에 철저히 보호

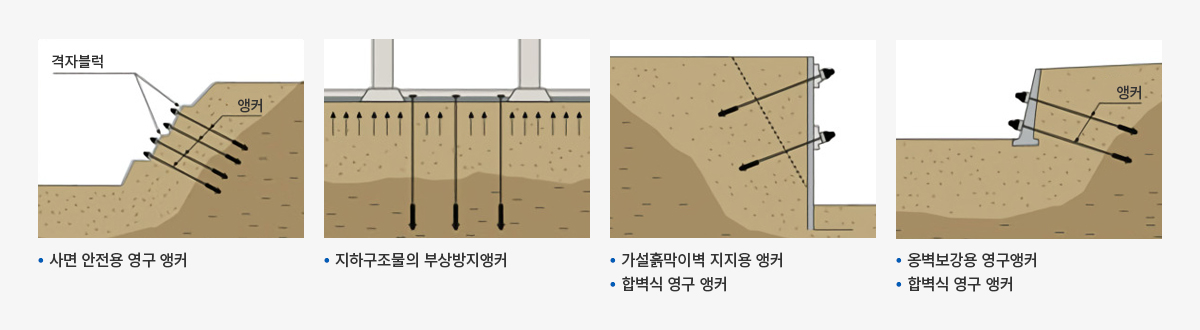

주요 용도

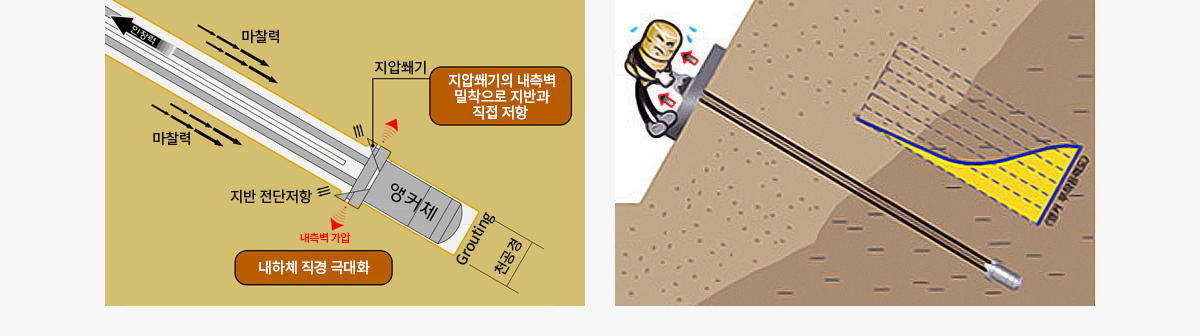

지지기구
앵커내하체의 직경을 극대화 시킴으로써 앵커력 (마찰력+지반전단저항) 을 통해 인장력을 확실히 전달시킬 수 있는 복합방식의 압축형앵커
종래의 인장형 및 압축형 앵커는 대부분 마찰방식의 앵커임

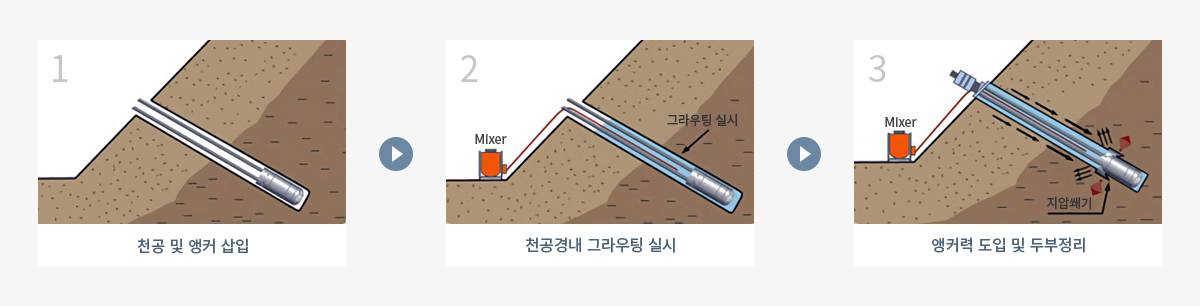

시공 순서

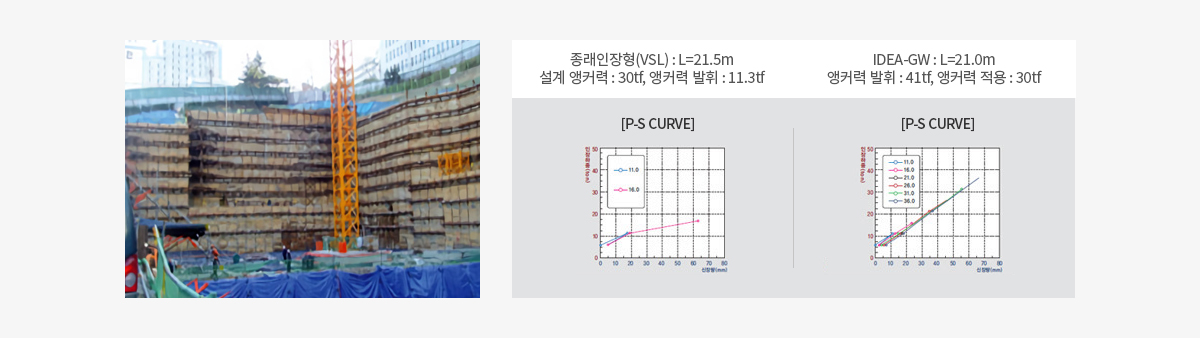

붕적층 적용 사례
