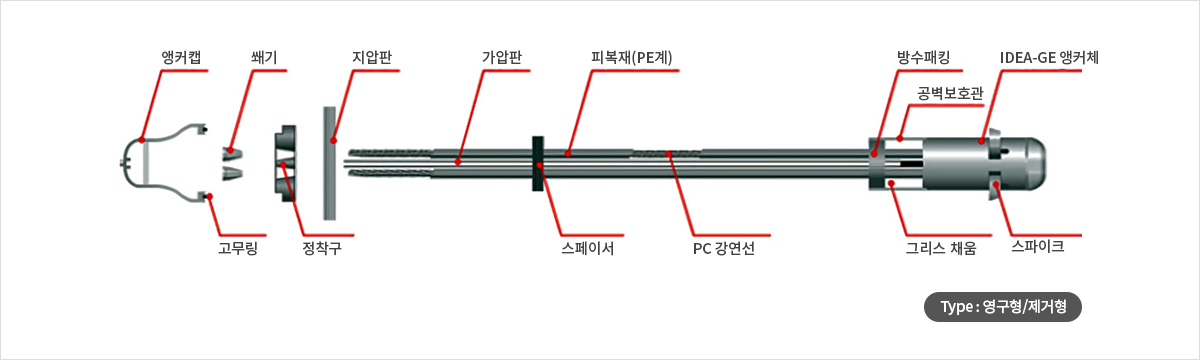

IDEA-GE 앵커공법
특허 제 10-0704774호 · 제 10-0882558호
- 앵커체 내에 특수 제작된 스파이크를 고압을 가하여 지중에 압입시켜 앵커의 직경이 확경되어 앵커의 인장 시 마찰과 지압력을 동시에 이용할 수 있는 복합방식의 압축형 앵커
- 지중에 압입된 스파이크에 의해 지압력이 발휘되므로 특히 이암지반과 같이 앵커체가 Slip되어 앵커력 손실이 심한 지층에서도 앵커력 확보가 탁월한 지반앵커
- 제거 방식이 확실하여 도심 지역에서 지하굴착 시공 후 강선 제거에 어려움이 없음
- 앵커체의 전기아연도금처리, 쐐기정착부의 3중의 방수 및 방식 처리하여 완벽한 방식 처리가 가능
공법의 우수성
IDEA-GE 앵커공법은 복합방식의 압축형 앵커로서 다음과 같은 장점을 가지고 있는 구조적, 역학적으로 우수할 뿐만아니라 경제성과 현장 적응성 측면에서도 매우 우수하다고 볼 수 있습니다.
유지관리적 측면
- 앵커의 정착제는 3중의 방수처리 및 부속재료를 전기아연도금 → 방수 및 방식기능이 탁월하여 내구성이 높음
- 정착제의 쐐기정착은 고압기를 이용하여 정착 및 조립 → 이동이나 시공과정 중에 강선이 이탈되는 경우가 없음
- 정착구 부분에 각도조정구를 사용하여 앵커의 시공각도 조절을 위한 콘크리트 타설 불필요 → 공기 지연, 콘크리트 깨짐 현상, 시공의 번거로움 등 불리함을 제거
- 보호캡 내부는 그리스로 도포 → 내부의 쐐기, 강선, 정착구 자체가 방수 및 방식에 철저히 보호
- 보호캡 내부에 강선의 여유길이를 가짐 → 재긴장 가능하여 유지관리가 가능한 구조

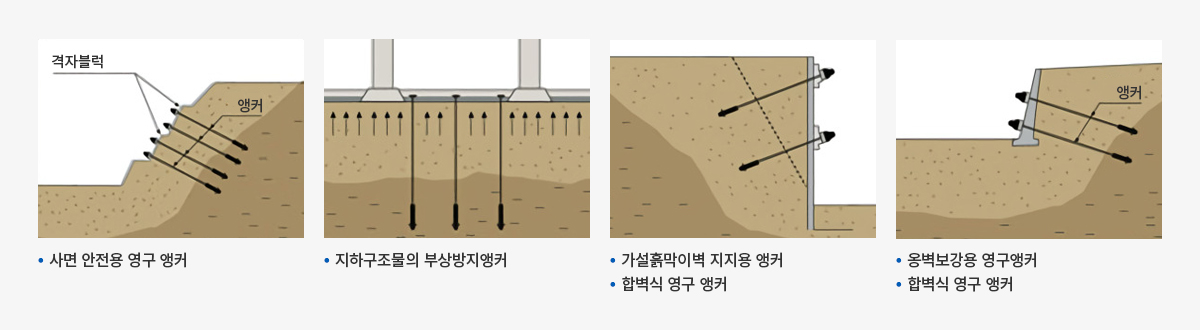

주요 용도

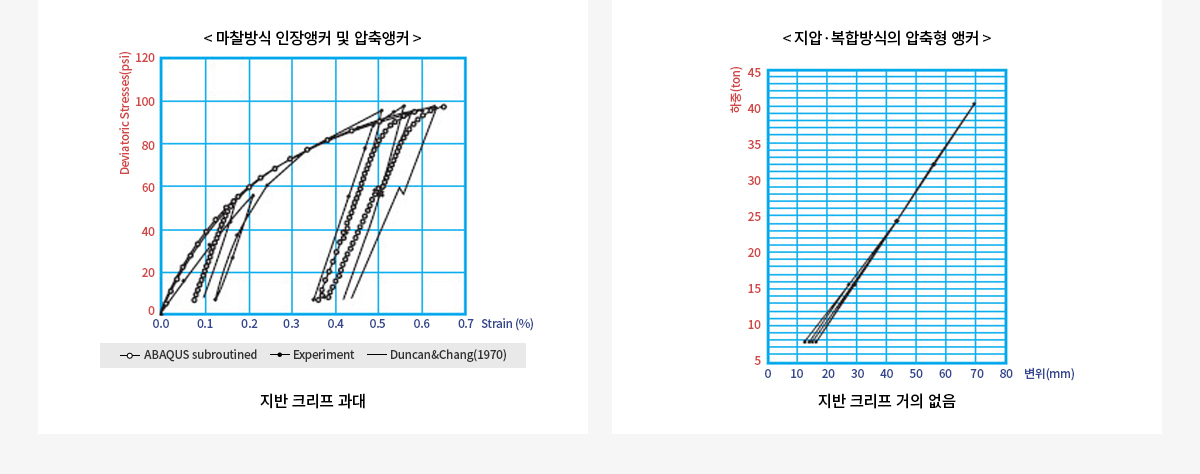

앵커 인장시험 결과 비교
지압력을 도입하는 유사 방법으로서 쐐기 지압형 앵커, 패커 지압형 앵커 등이 있으나 이들 모두 그라우트가 경화되고 난 후 폐쇄장에서 반력을 지지할 수 있을 때 지압력을 도입할 수 있습니다. 그러나 IDEA-GE 앵커는 그라우트 경화 전에 미리 확경시킬 수 있어 지압력의 도입이 확실합니다.

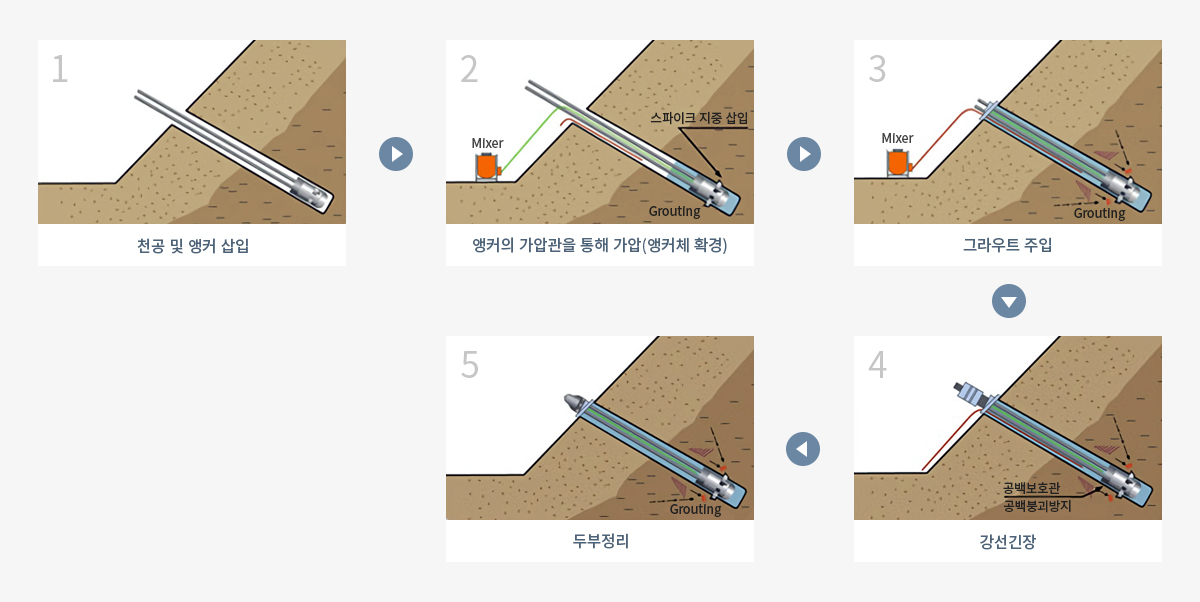

비탈면 보강 시공 순서
부상방지 앵커 적용
1. 비림 콘크리트 타설 → 2. 천공 및 앵커체 삽입 → 3. 가입 및 쐐기 삽입 → 4. 슬리브 설치 및 내외부 방수 처리 → 5. 바닥 슬래브 철근배근 및 콘크리트 타설 → 6. 양생 및 인장
슬리브 설치 및 슬리브 내외부 방수 처리
- 슬리브는 움직이지 않도록 버림 콘크리트 두께만큼 삽압한 후 몰탈로 고정한다.
- 바닥철근 배근시 철근에 슬리브를 철선으로 고정한다.
- 슬리브 길이 = [바닥 슬래브 두께+버림콘크리트 두께] - [지압판 두께+정착구 두께+여유장(정착구 두께만큼)+신장량+피복 두께]
- 그라우팅을 소정의 두께만큼 시공한 후 약간 양생시킨 후 에폭시 방수를 하고 약간 굳은 후 2차로 우레탄 방수로 처리한다.(방수 시공 시 채움량은 방수액충진홀 반대편 구멍에서 확인한다.)
- 외부 방수는 양생 시 콘크리트와 강관의 탄성계수 차에서 발생하는 매우 미세한 틈으로 지하수가 모관상승하는 것을 방지하고자 강지수판으로 시공하고 슬리브와 접합되는 하단에 수팽창지수재로 감싼다.
- 시공 시 피압수로 인하여 지하수위가 솟을 때는 인접천공 홀에 펌핑을 병행하여 피압수를 방지한다.
양생 및 인장
- 지압판을 삽입하고 방수를 위한 고무 가스켓과 쐐기 설치를 위한 정착구(Cone)를 끼운 다음 쐐기(Wedge)를 설치한다.
- 청착하중의 10% 정도가 긴장한 후 20~30초후에 정착하중으로 인장한다.
- 인장기를 사용하여 설계하중의 1.03배만큼 인장하고, 설계수향의 2~3%정도 인장시험을 한다.
- 인장이 완료되면 캡을 씌우고 내부에 그리스로 충진한 후 BOOLK 내부를 무수축 몰탈로 처리하여 마감한다.

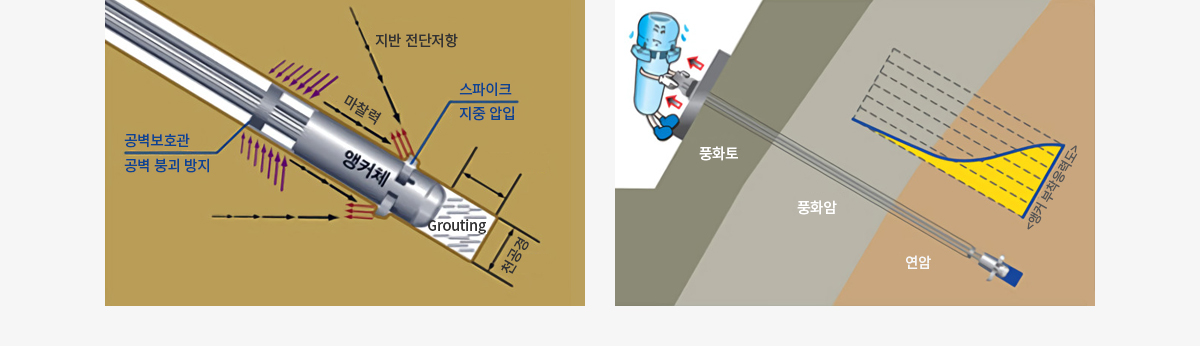

지지기구
(마찰력+지반전단저항)을 통해 인장력을 확실히 전달시킬 수 있는 복합방식의 압축형 앵커
공벽붕괴방지를 위한 공벽보호관의 설치(특히 토사, 풍화암 지반에 적합)
