IDEA-GP (돌기형 팩확경 앵커)
특허 제 10-0944460호

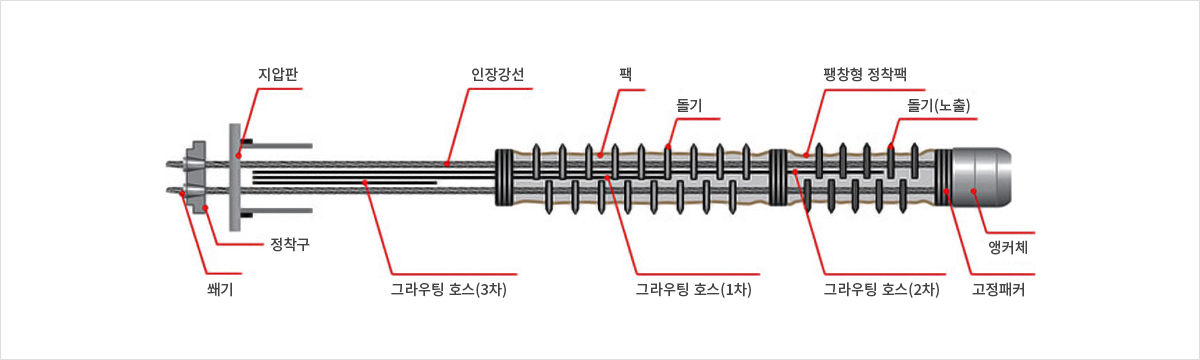

앵커정착부에 마찰돌기가 부착된 팽창팩을 사용함으로써 종래의 앵커력 저하를 차단하고 연약지반에서도 소요의 앵커력을 확보할 수 있는 우수한 확경형 팩앵커 공법입니다.
공법의 우수성

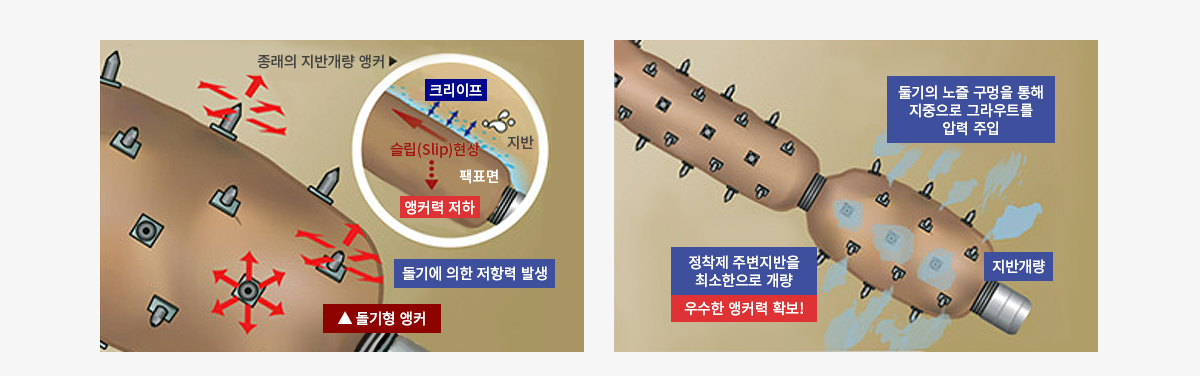

이중구조의 정착부 형성절차에 따라 시공됨으로써 연약지반에서도 충분한 앵커력이 발휘되는 매우 뛰어난 확경형 팩앵커 공법입니다.
기술적 측면
물 및 이토와 그라우트가 섞이지 않게 되어 양질의 그라우트 정착제를 형성할 수 있음
수막현상에 의한 앵커력 저하가 발생하지 않음
경제적 측면
종래의 연약지반용 지반개량형 앵커에 비해 매우 저렴
시공적 측면
굴착배면지반의 융기현상이 발생치 않음
공내 공입이 원활하고 가압주입하여 손쉽게 지반 개량된 정착부는 큰 압력구근이 형성되어 앵커력 발휘 우수

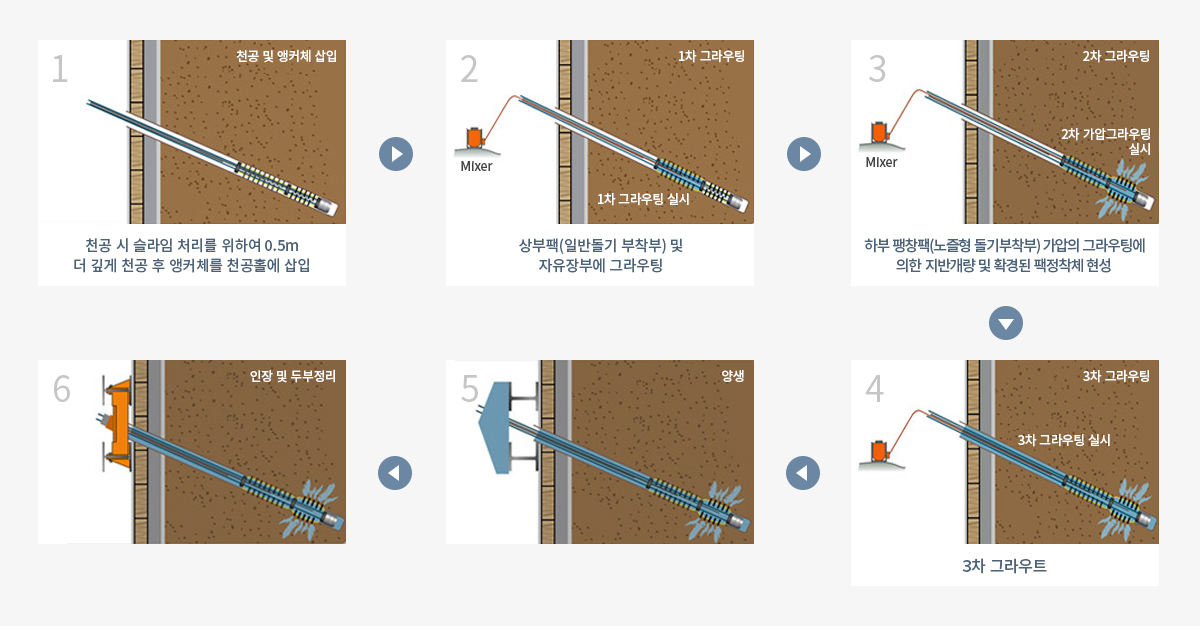

시공 순서

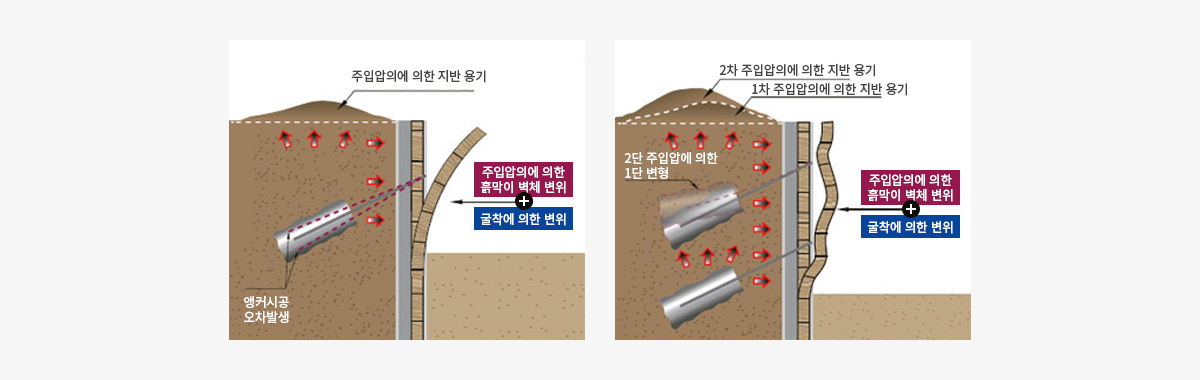

지반개량앵커 구근 형성 시공 시 모식도
큰 직경의 지반개량체를 형성하기 위하여 고압분사주입을 하여 정착체를 형성 → 주변지반융기, 기설치된 Side Pile에 변위 발생
동일 굴착고에서 인접 개량구근체 형성 시 기형성된 개량 구근체에 영향
개량체가 경화되고 난 후 앵커설치를 위해 재천공 시 정확하게 개량체의 중앙에 앵커체 설치 어려움
다음 단계 굴착고에서 개량체를 형성할 때 상부에 앵커력이 도입된 기설치된 앵커개량체의 지반융기에 의한 변위와 그 변위에 의한 앵커력의 변화(손실 또는 증가) 발생
