(주)지오알앤디

안정성·경제성·시공성 우수
TECHNOLOGY

IDEA-NAIL 공법

특허 제 10-0820642호

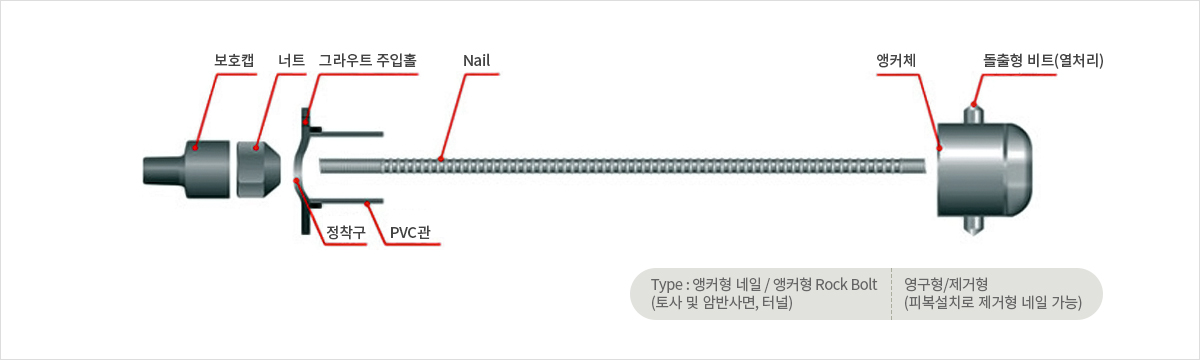

IDEA NAIL 공법

네일에 특수한 앵커체를 장착하여 인장력을 가할 수 있도록 고안된 공법

(네일의 전단력 + 네일의 인장력)에 의한 지반보강

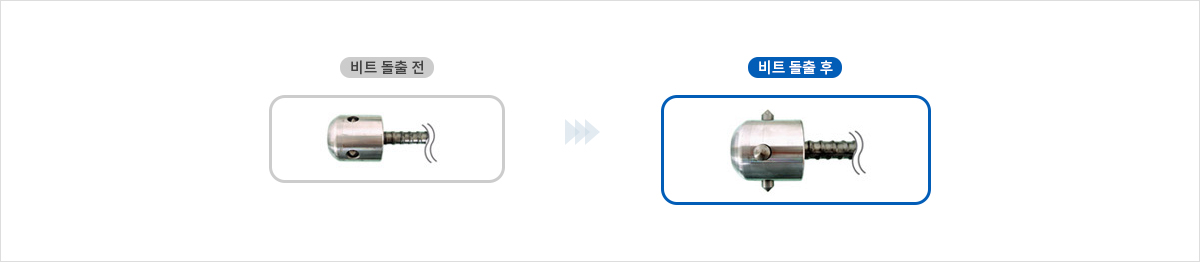

비트 돌출 전후

인장원리 및 효과

IDEA 앵커네일은 네일의 전단력과 긴장력이 동시에 발휘되므로 네일 길이 축소 및 설치간격(c.t.c) 확대 → 경제적 효과 우수

지반 내부까지 긴장력 발휘 → 지반보강효과 우수 → 선행긴장력 도입 가능 → 인방저항력 극대(최대 3배)

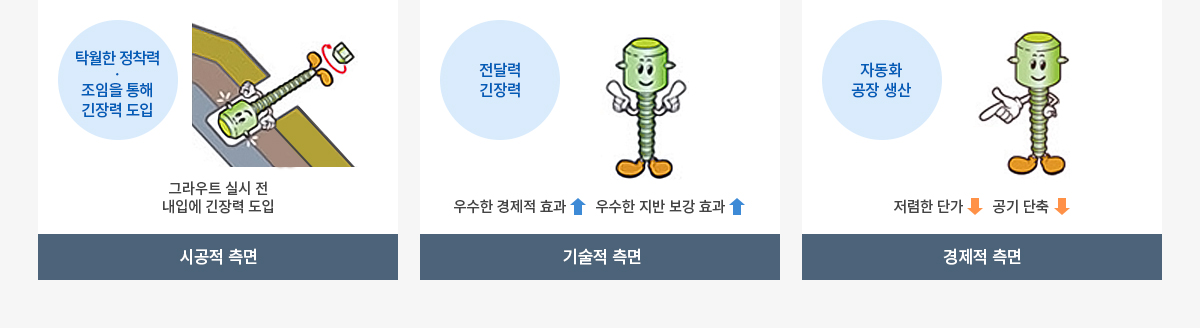

인장원리 및 효과

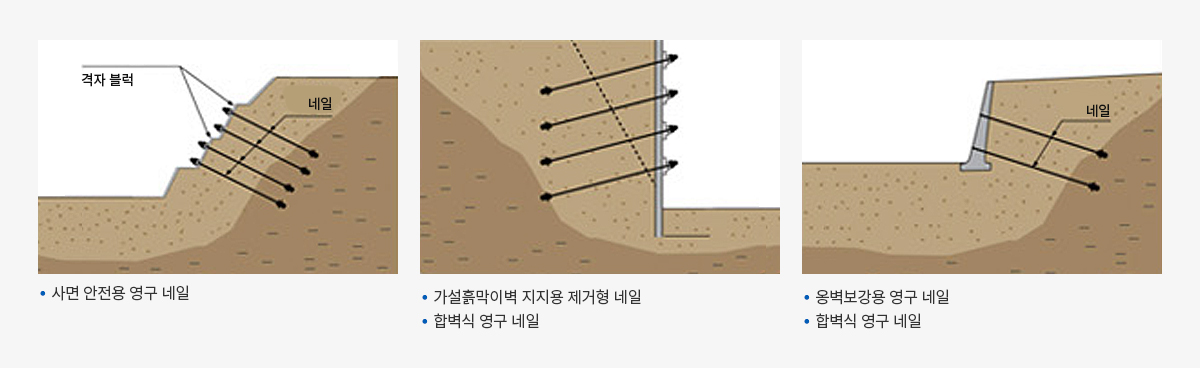

주요 용도

주요 용도

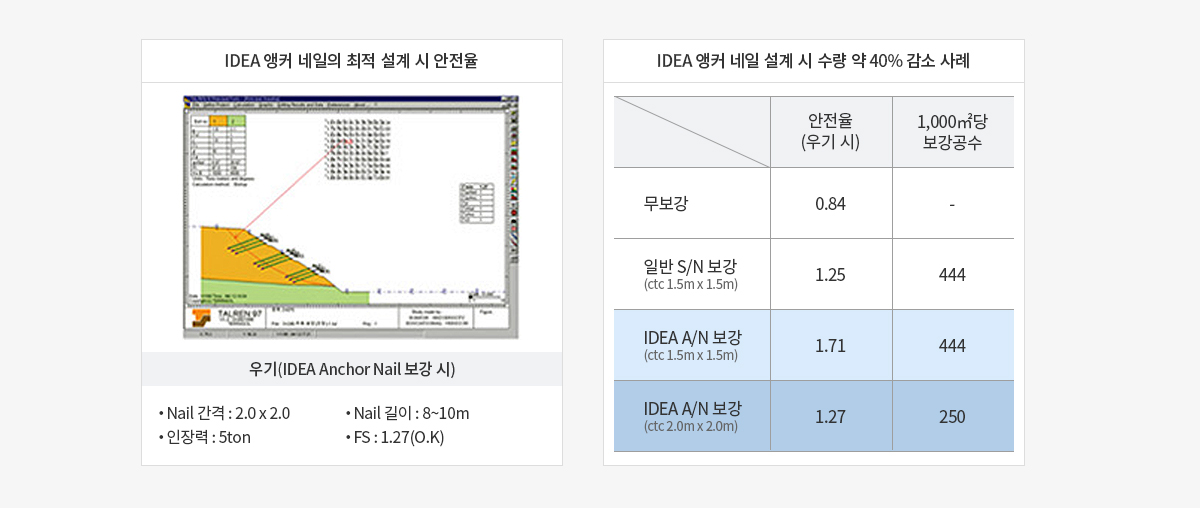

경제적 효과 확인

경제적 효과 확인

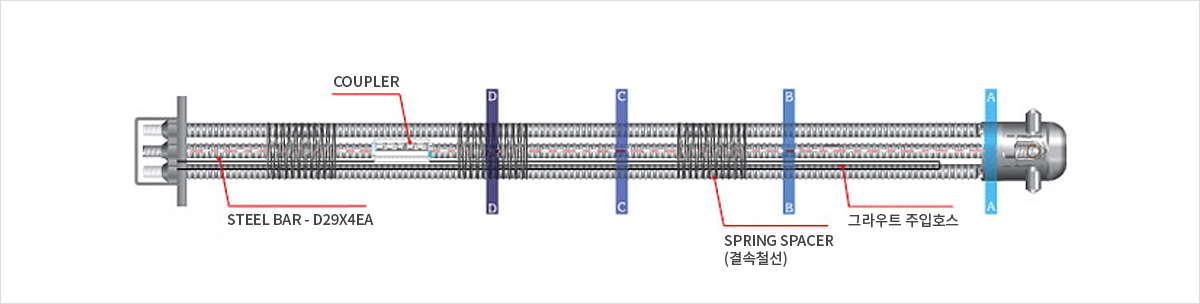

다철근 IDEA-NAIL 상세도

네일 본당 큰 저항력이 요구되는 경우 천공비 절감에 의한 경제성 시공성 향상

마이크로 파일로 적용하는것도 가능

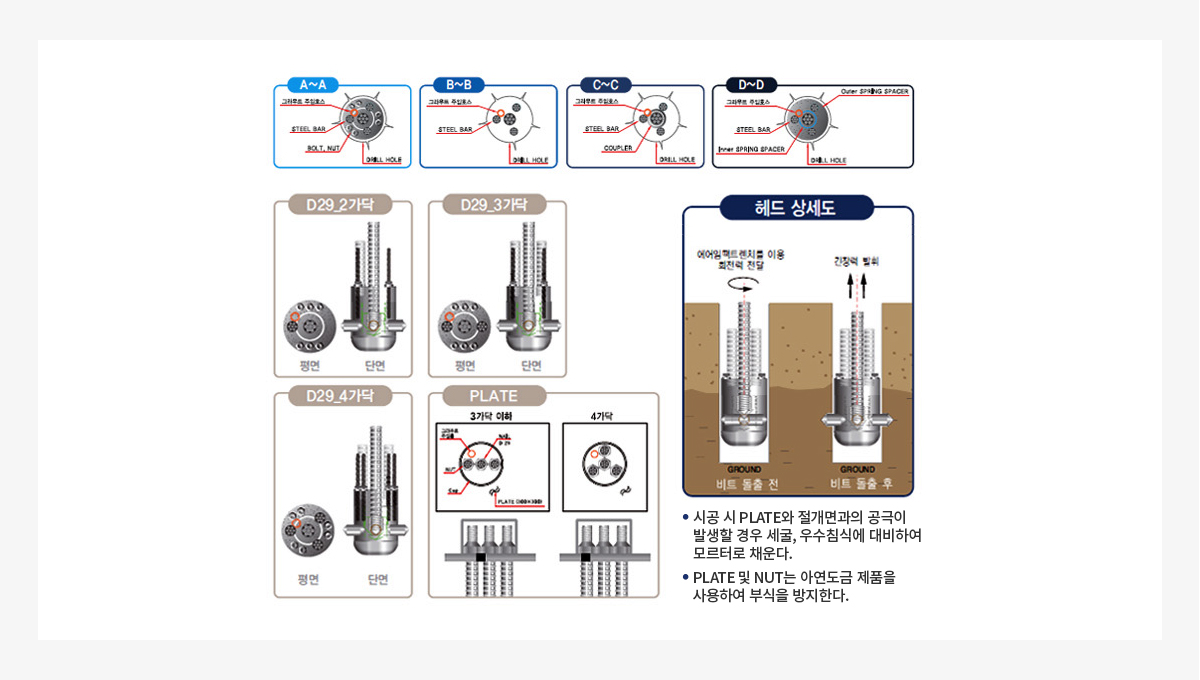

상세도 1

상세도 2

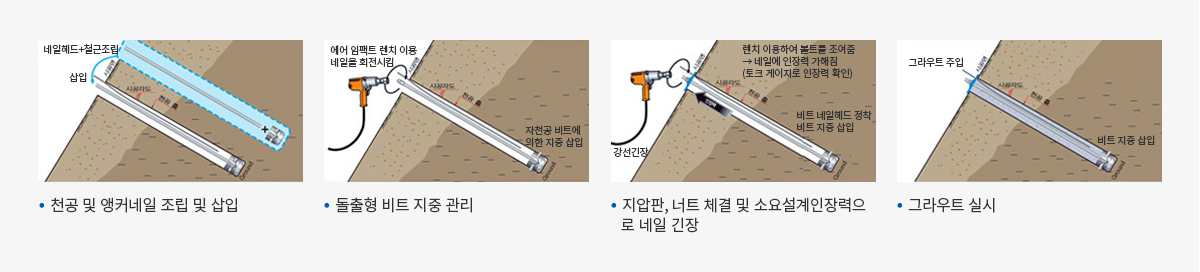

시공 순서

시공 순서
