안정성·경제성·시공성 우수
TECHNOLOGY
흙막이 공법
건설교통부 신기술 제 533호 · 특허 제 10-0776373
SSR 공법 개요

SSR(Self-Supported earth Retaining wall)은 2열 H-파일을 이용한 자립식 흙막이 공법으로 배면토를 지지하는 흙막이 벽체 역할을 하는 전열 말뚝과 흙막이 벽체의 전단파괴 방지를 위해 억지말뚝으로 작용하는 후열말뚝이 조합된 자립식 흙막이 공법

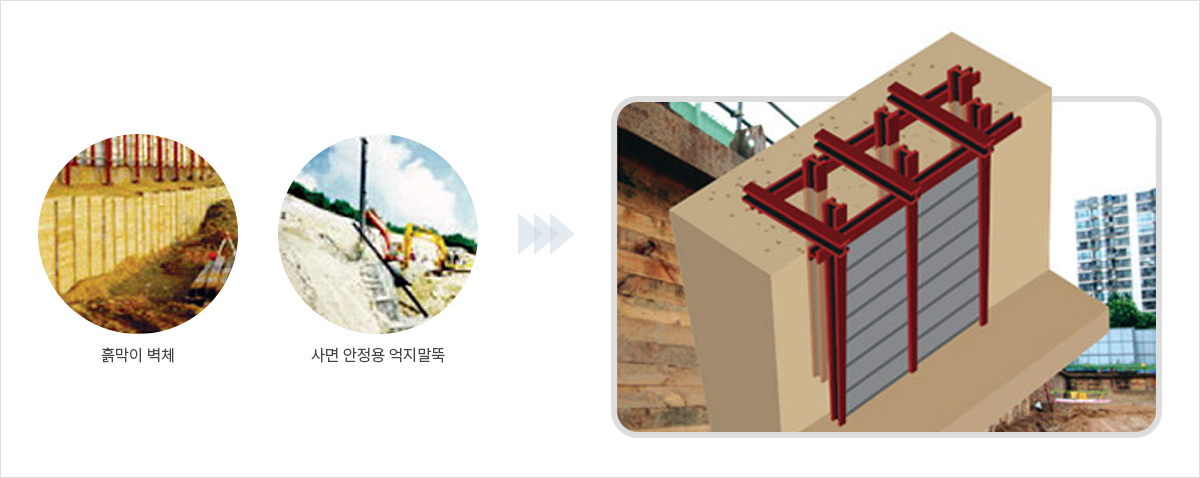

공법의 개념도

SSR 공법 개념도

억지말뚝으로 활동토괴를 관통하여 부동지반까지 말뚝을 설치함으로써 1차적으로 토압을 감소시켜 흙막이 벽체의 토압을 분담하고, 억지말뚝과 흙막이 벽체의 일체화를 통해 흙막이 벽체의 강성을 증대시킴으로써 지보재가 필요 없이 지반굴착을 수행할 수 있는 새로운 개념의 흑막이 공법

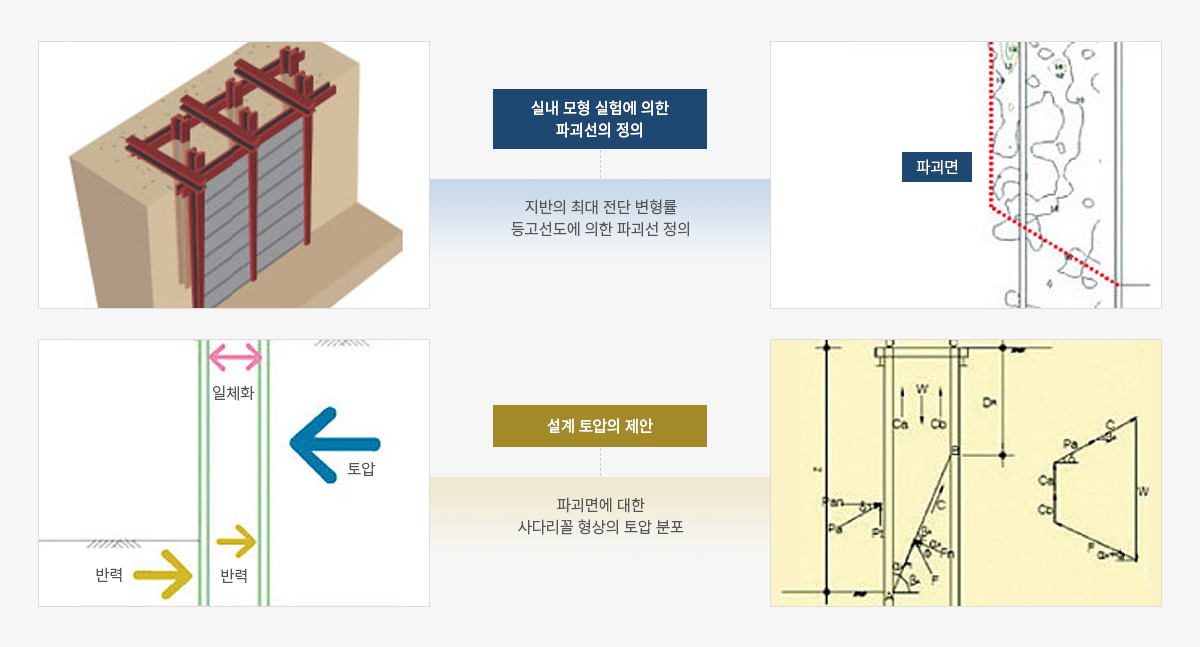

공법의 원리

SSR 공법 원리

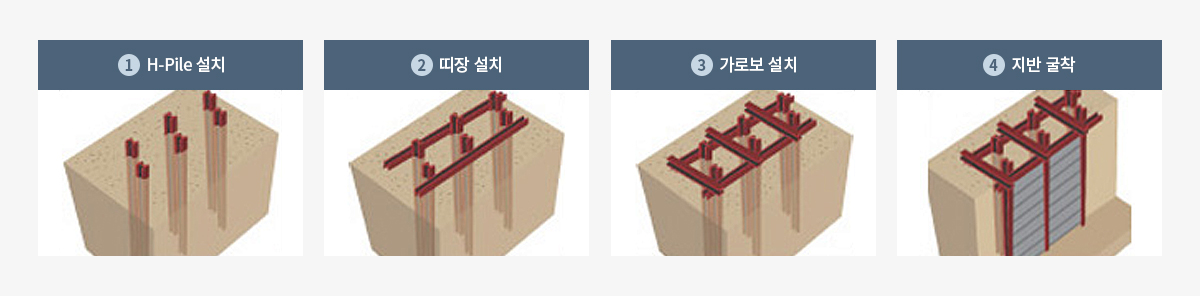

설계 및 시공 단계

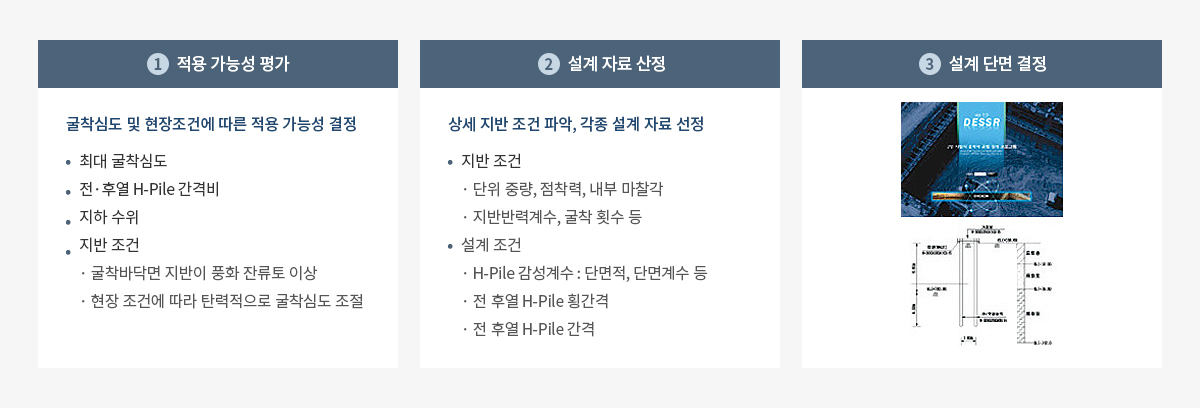

설계 단계

설계 단계

시공 단계

시공 단계

공법의 우수성

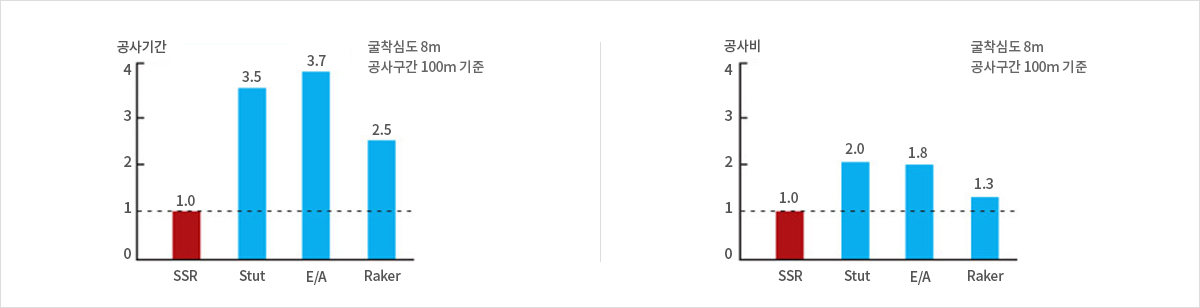

공기 단축 및 우수한 공사비 절감 효과

SSR 공법 우수성1

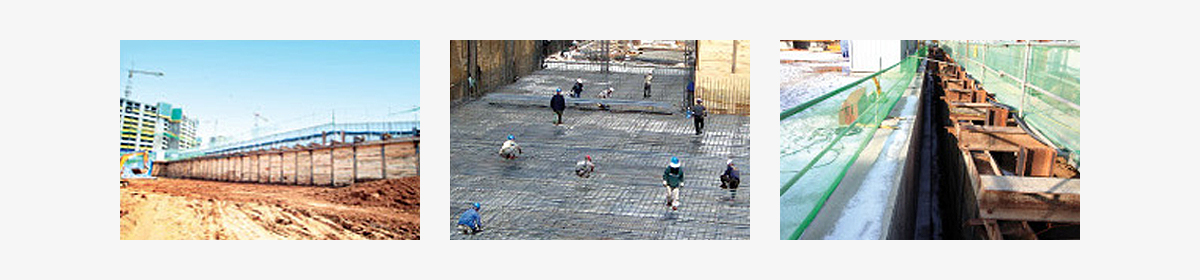

굴착공사의 활용성 및 시공성 개선에 의한 최종 구조물의 품질 확보가 용이

SSR 공법 우수성2

2열 자립식 흙막이(SSR) 공법은 지보재가 필요 없이 흙막이 벽체를 형성함으로써 공기 단축, 품질 확보, 공사비 절감을 실현합니다.

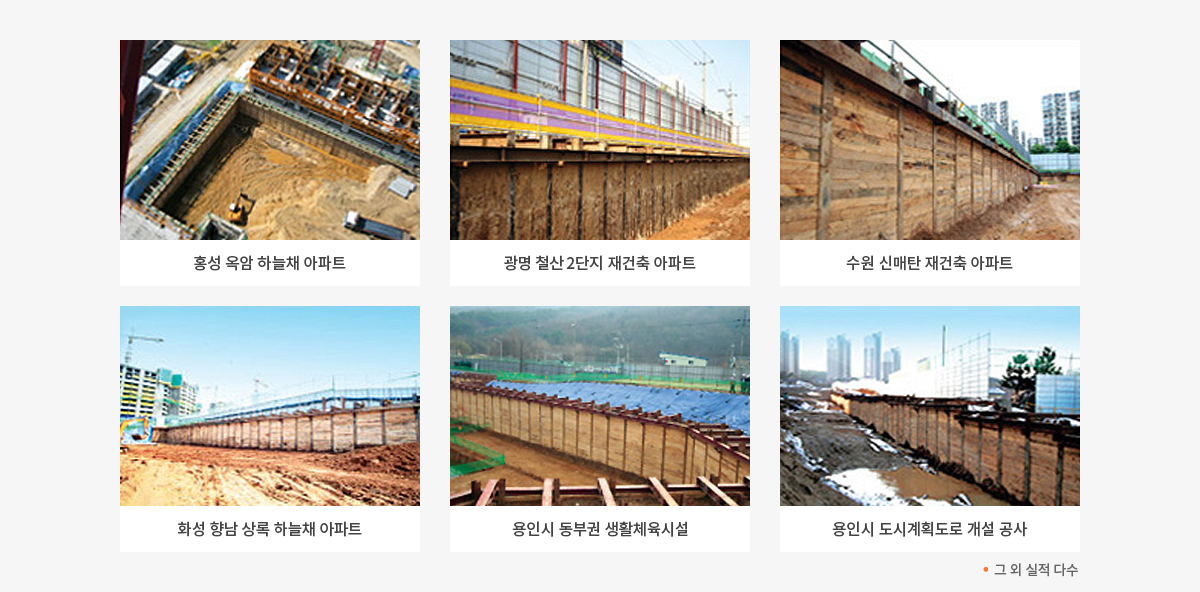

SSR 공법 사례
