SRS 공법(강지보공 지지대)
출원번호 제 10-2010-0092872호

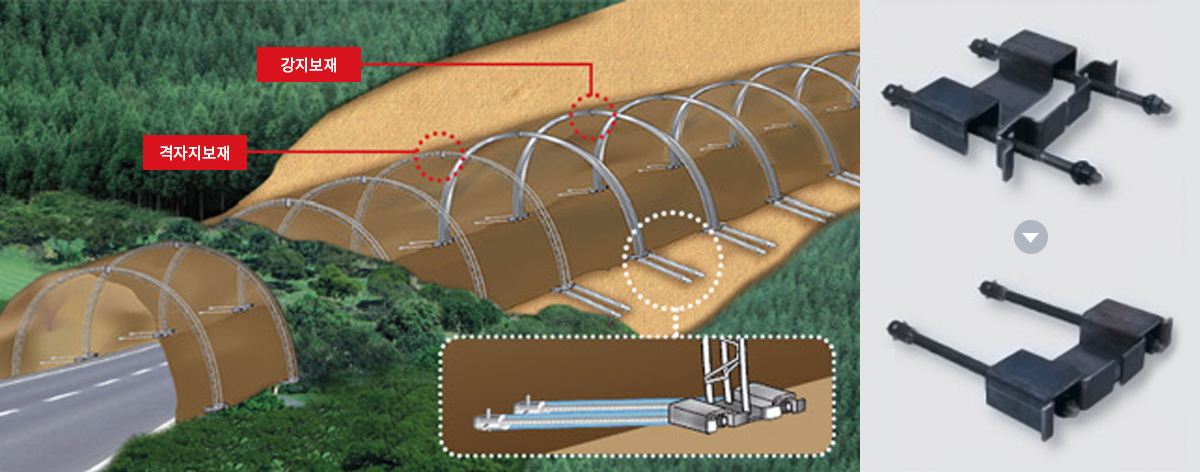

공법 개요

공법 개요

터널 시공 시 터널 굴착 후 강(격자)지보재를 지지하는 지지대와 이를 고정시키는 락볼트를 시공함으로써 굴착 직후 발생하는 터널의 변위를 최소화시키는 공법

▶ 가설인버트 설치 전 발생하는 변위를 사전에 방지, 가설인버트의 시공비 절감

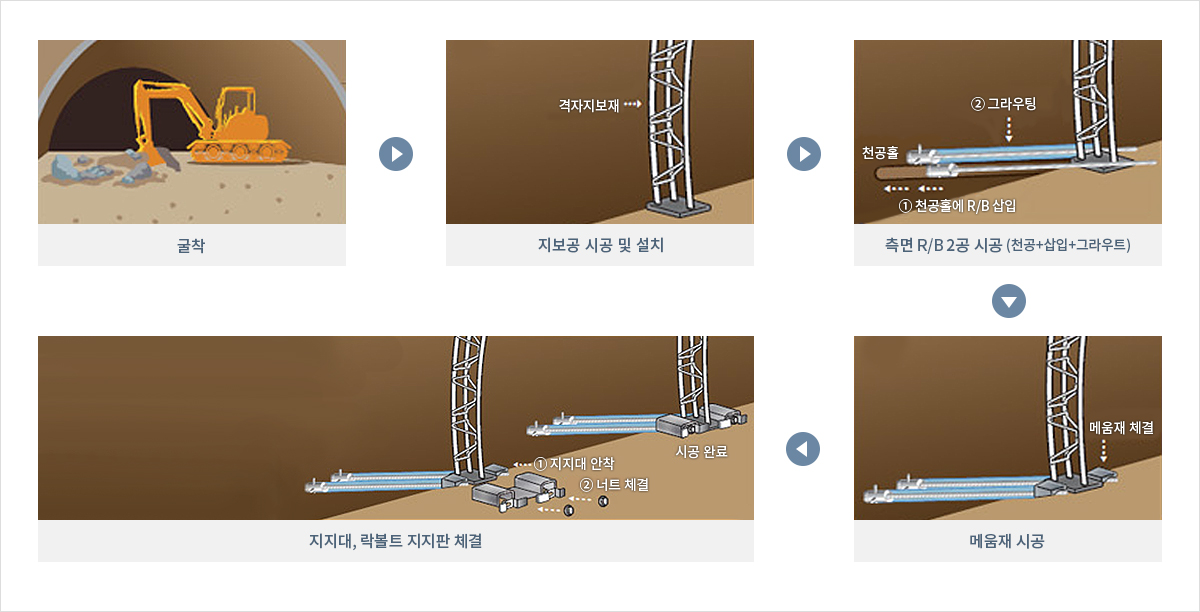

시공 순서

시공 순서

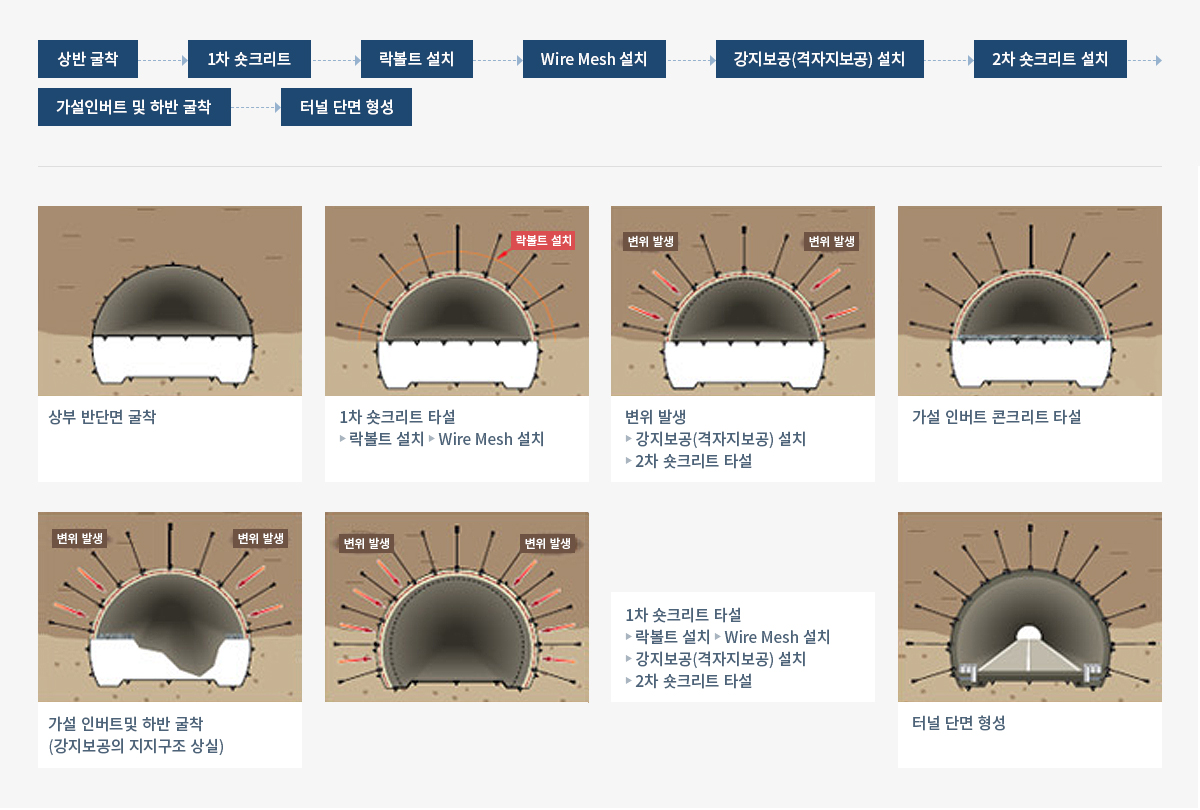

일반적인 터널 굴착 방식

일반적인 터널 굴착 방식

강지보공(격자보공)의 지지력 부족(지반 불량, 과굴착 등의 요인), 측압과다 등이 원인이 되어 터널측면부가 밀려 들어옴 → 상반과 측벽이 붕괴→ 이러한 현상을 방지하기 위하여 종래에는 가설인버트 콘크리트 타설

가설인버트를 설치한 후 콘크리트가 굳기 전까지는 그 기능이 발휘되지 않음

하반부 굴착을 위하여 가설인버트를 제거하게 되면 터널 측면부가 다시 거동하게 되어 터널 안정성을 위협하거나 붕괴 유발

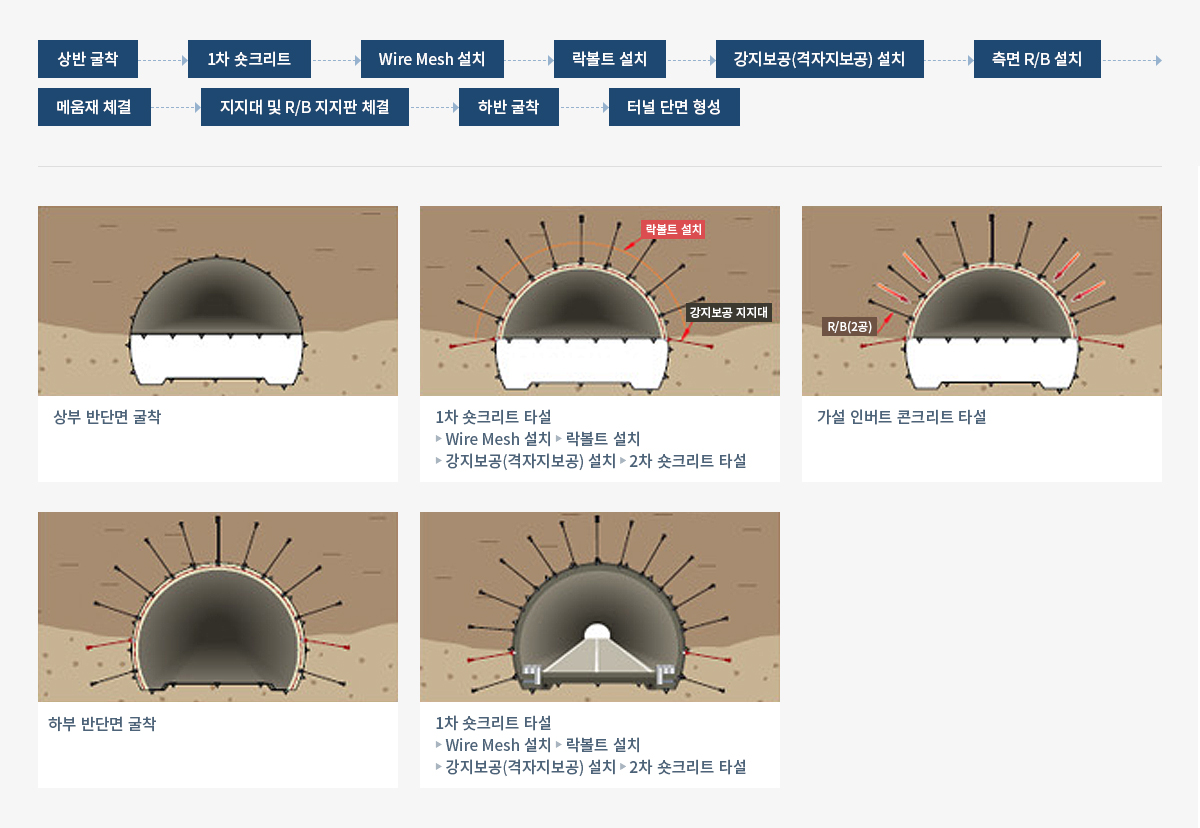

락볼트와 강지보공 지지대를 병행 시공한 터널 굴착 방식(SRS 공법 적용 시)

락볼트와 강지보공 지지대 병형 시공 터널 굴착 방식

강지보공 지지대를 선행 설치함으로써 넓은 영역에 설치되는 가설인버트를 설치하지 않아도 됨

강지보공 지지대를 락볼트와 병행 시공하여 상반굴착에서 설치된 강지보재가 지지기능을 유지할 뿐만 아니라 터널 측벽에서 발생하는 측압을 추가로 지지하게 되어 터널의 안정성 및 경제성 증대

경제성 및 터널 안정성 대폭 향상

터널 시공 공정 및 공기 축소

하반 굴착시에도 강지보강(격자지보공)지지대가 지지기능을 계속적으로 유지하여 안정적인 터널 굴착이 가능함
