매입형 내설 대좌
특허 제 10-0989023호
띠장 사이로 내설되는 앵커지지체(내설 대좌)

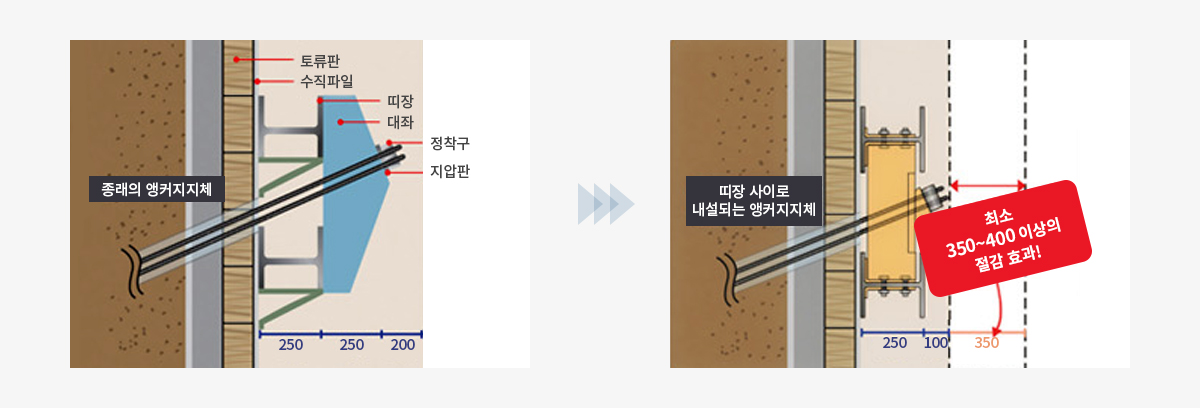

앵커지지체의 정착구조 단면도
- 흙막이 벽체를 지지하는 앵커지지체(대좌)가 띠장과 띠장 사이의 내측으로 일체가 되게 끼워진 형태로 설치되어 벽체의 두께를 최소화시킴
- 굴착공간을 효율적으로 활용 (작업 공간, 건축 공간)
- 흙막이 벽체와 지지체간의 간격을 최소화함으로써 콘크리트 타설 물량 절감의 효과
- 볼트에 의한 간결로 기존 대좌에 비해 구조적 안정성 증대
- 외부 상·하에 보강재를 설치 → Stiffner 설치 불필요
- 굴착량 절감 또는 사용부지 증가
- 엄지말뚝 불규칙 시공시 콘크리트 물량 최소화
- 합벽식 옹벽 시공 시 철근 배근이 용이함
- 레미콘 유동압이 작아서 시공 시 안정성 증가
종래의 앵커지지체(대좌)
- 띠장 단부에 걸쳐진 대좌로서 구조적 안정성 매우 취약한 편임
- 앵커의 단부를 지지하는 대좌가 띠장의 외측에 돌출됨에 따라 돌출된 만큼 굴착공간이 줄어들어 비율적인 공간 활용 초래
- 콘크리트 타설시에도 띠장으로부터 돌출된 대좌의 간격만큼 커져야 하므로 그에 따른 콘크리트 소요물량이 많아짐
- 레미콘 유동압이 커서 타설 시공 시 안정성 불리
- 돌출된 대좌의 간격만큼 터파기로 인한 사용부지 확보해야 하는 불편함
- 합벽식 옹벽 시공 시 철근 배근이 복잡하고 어려운 편임
공법의 우수성

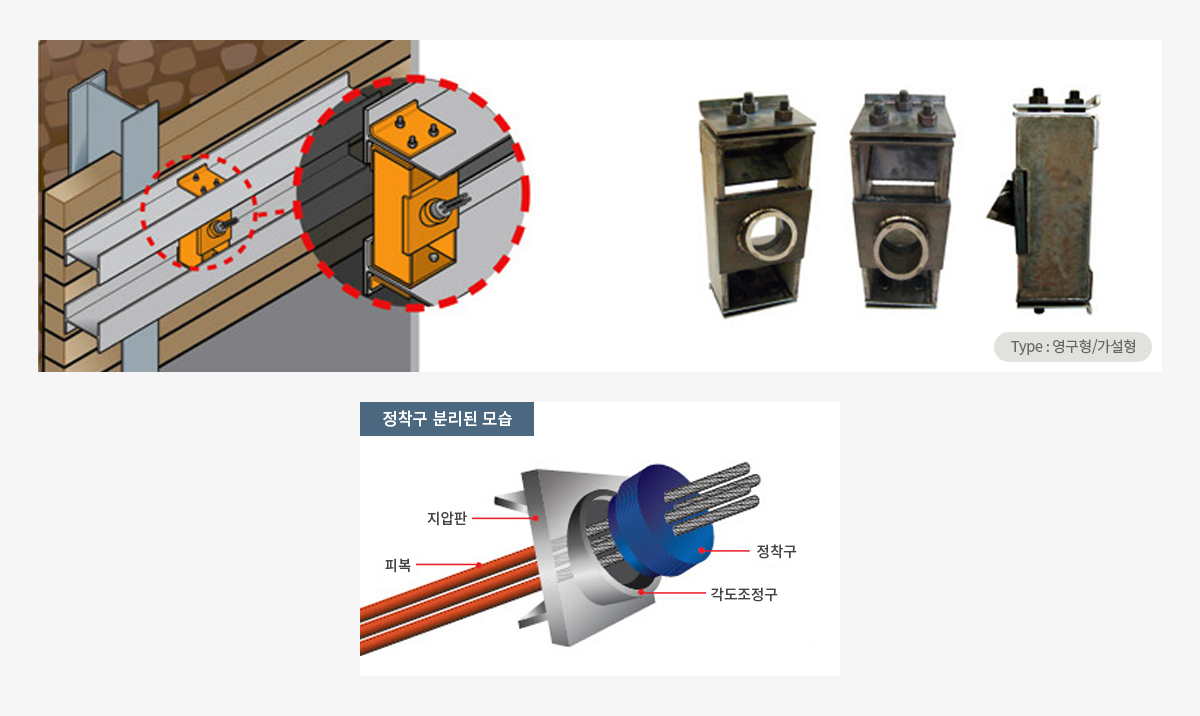

대좌 상세도

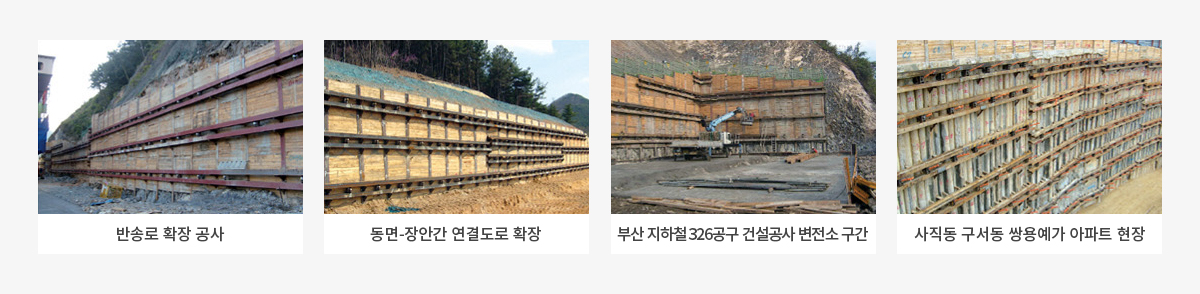

대좌 시공 사진
