PRE 공법(강관말뚝 두부보강)
출원번호 제 10-2010-0048787호
PRE 공법

기존 강관말뚝 두부보강에 있어서 예상되는 문제점

매립성토지반에서 잔류침하는 설계상으로 허용되고 있고 실제 잔류침하가 발생하며, 그에 따른 강관두부 부식 방지를 위해 매년 과다한 비용이 투입되고 있다. 그래서 외부를 동시 방식 처리한 강관말뚝 두부보강방법이 절실하다.

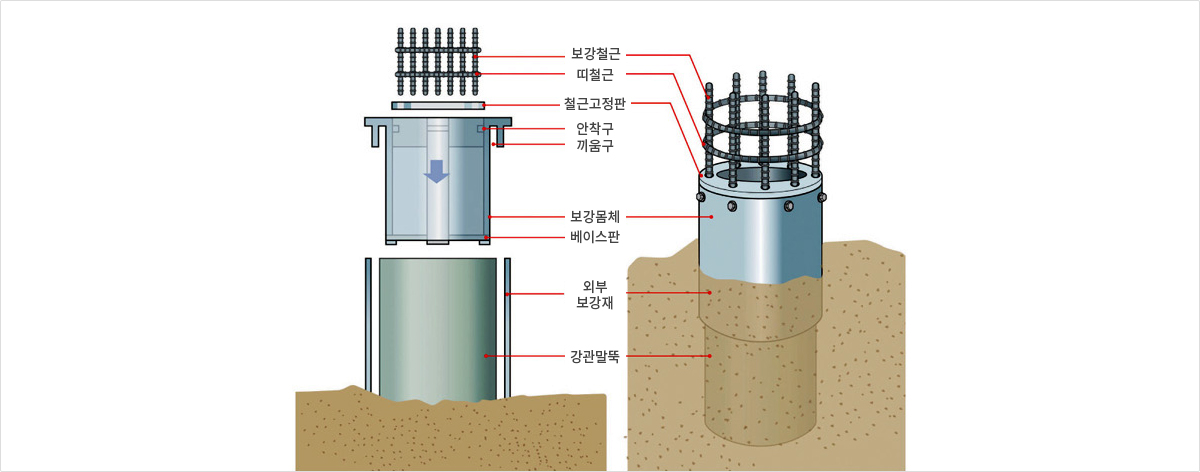

강관말뚝 두부보강 공법은

두부 보강시에 강관말뚝의 구조적 안정성을 더욱 높이고 강관말뚝의 외관을 보호할 수 있는 외부보강재를 구성하여 지반 침하 시에 강관말뚝 두부 부위의 부식을 방지

지중에 관입된 강관말뚝과 기초 바닥 콘크리트를 강결시켜 강관말뚝 두부에 집중하는 축력, 전단력 및 휩모멘트에 대한 저항력을 증가시켜 수직 및 수평변위를 효율적으로 방지

공법의 우수성

지반침하나 세굴로 인한 강관말뚝 두부 표면 노출로 인한 부식 진행으로 상부 구조물의 안정성이 결여되는 문제점을 해결

강관말뚝 두부 표면노출을 방지함으로써 지반의 되메움이 없어도 구조상 문제가 없음

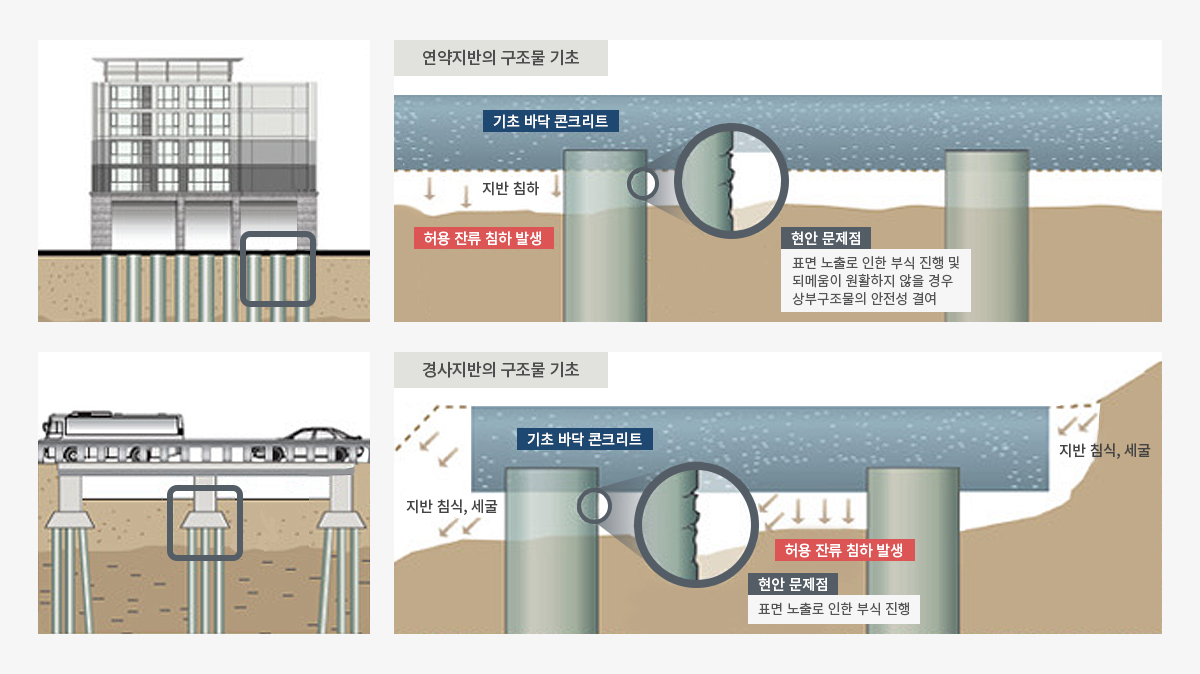

현안 문제점

현안 문제점

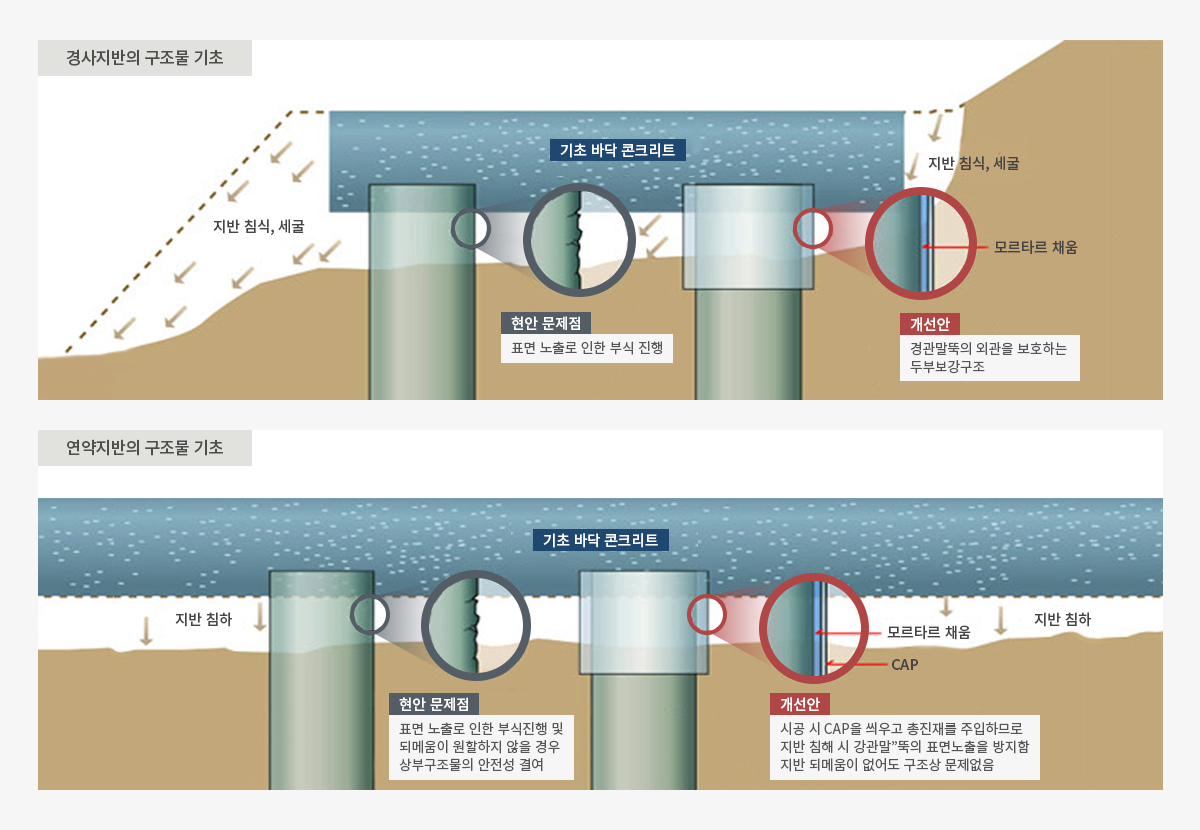

개선 효과

개선 효과

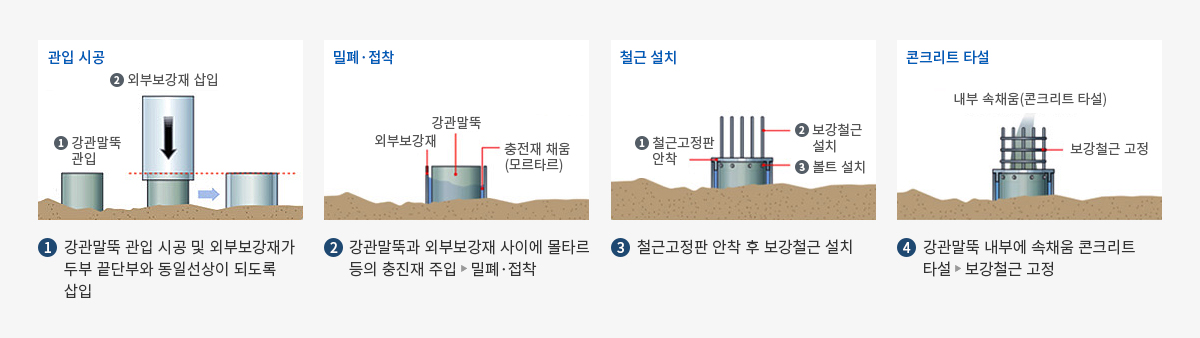

시공 순서

시공 순서
