TECHNOLOGY
IDEA-GD (지압력을 이용하는 데드맨식 지반앵커)
특허출원번호 제 10-2009-0078754호

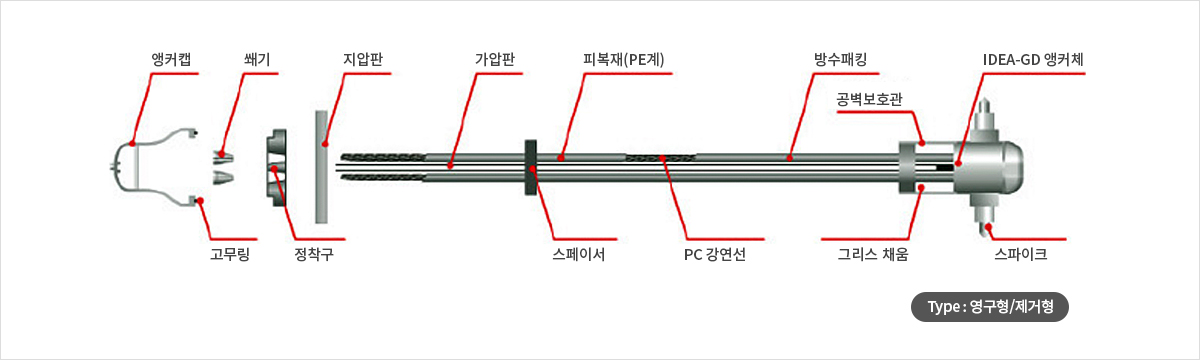

  • 앵커체 내에 특수 제작된 다단돌출 지반압입을 가하여 지중에 압입시켜 앵커의 직경이 확경되어 앵커의 인장시 마찰과 지압력을 동시에 이용할 수 있는 복합방식의 압축형
  • 지중에 압입된 다단돌출 지반압입 데드맨(dead man)을 형성해 지압력이 발휘되고 특히 정착이 어려운 토사지반에서도 앵커체가 제대로 정착력이 발휘 될 수 있어 앵커체의 길이를 획기적으로 줄일 수 있는 특수기능의 지반앵커
  • 앵커체의 전기아연도금처리, 쐐기정착부의 3중의 방수 및 방식처리하여 완벽한 방식처리가 가능
  • 다단으로 돌출되는 스파이크 구조 → 스파이크를 지중 깊숙히 삽입시켜 데드맨(dead man)형성 → 앵커정착력 향상

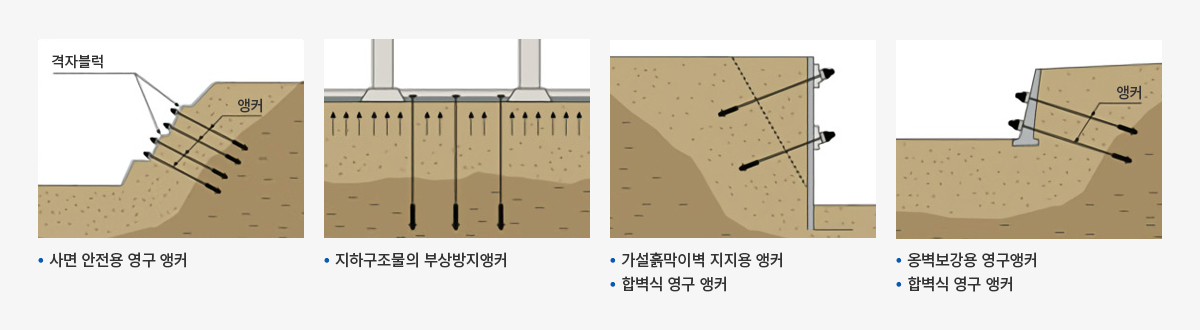

주요 용도

공법의 우수성

IDEA-GD 앵커공법은 복합방식의 압축형 앵커로서 다음과 같은 장점을 가지고 있는 구조적, 역학적으로 우수할 뿐만아니라 경제성과 현장 적응성 측면에서도 매우 우수하다고 볼 수 있습니다.

공법 우수성

유지관리적 측면

  • 앵커의 정착제는 3중의 방수처리 및 부속재료를 전기아연도금 → 방수 및 방식기능이 탁월하여 내구성이 높음
  • 정착제의 쐐기정착은 고압기를 이용하여 정착 및 조립 → 이동이나 시공과정 중에 강선이 이탈되는 경우가 없음
  • 정착구 부분에 각도조정구를 사용하여 앵커의 시공각도 조절을 위한 콘크리트 타설 불필요 → 공기 지연, 콘크리트 깨짐현상, 시공의 번거로움 등의 불리함을 제거
  • 보호캡 내부는 그리스로 도포 → 내부의 쐐기, 강선, 정착구 자체가 방수 및 방식에 철저히 보호
  • 보호캡 내부에 강선의 여유길이를 가짐 → 재긴장 가능하여 유지관리가 가능한 구조

주요 용도

주요 용도

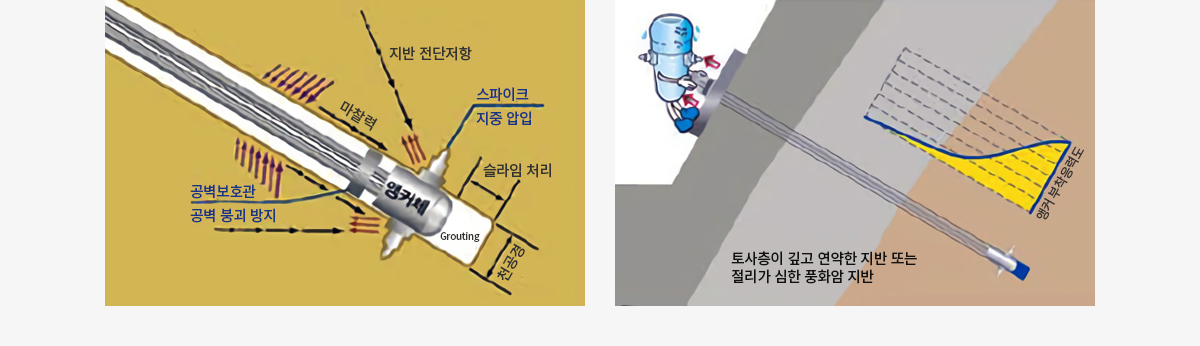

지지기구

(마찰력+지반전단저항)을 통해 인장력을 확실히 전달시킬수 있는 복합방식의 압축형앵커

공벽붕괴방지를 위한 공벽보호관의 설치(특히 토사, 풍화암 지반에 적합)

지지기구

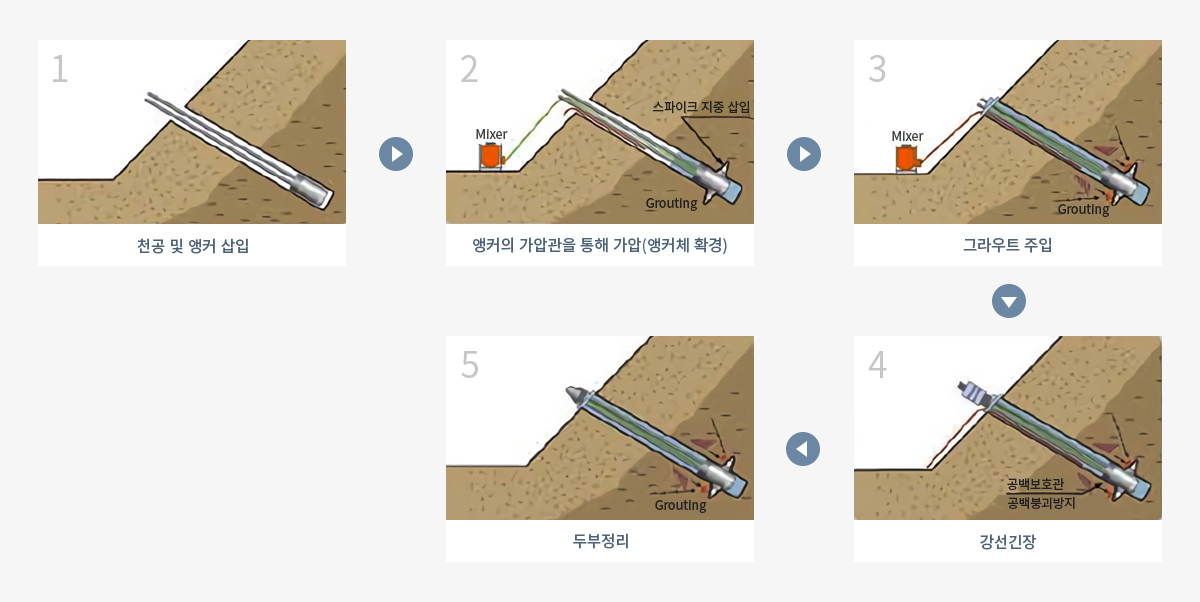

시공 순서

시공 순서
